Esettanulmány
Jelzőgázos csőtörés-bemérés egy XVI. kerületi családi háznál
A megrendelő azért telefonált, mert egy Budapest XVI. kerületi családi házban már régóta pörgött a vízóra. A vízóra pörgés okának műszeres bemérését jelzőgázos csőtörés-beméréssel végeztük el. A megbízás kizárólag a műszeres vizsgálatra szólt: a megrendelő feltárást és javítást nem kért, ezért ezekről nem is számolunk be.
Közzétéve:
- Ingatlan
- Családi ház
- Helyszín
- Budapest XVI. kerület
- Mérési módszerek
- Jelzőgázos csőtörés-bemérés
Az esetet a megbízó azonosíthatatlanságáig általánosítottuk: a helyszínt kerület, illetve település szintjén adjuk meg, és személyes adatot nem közlünk. A műszaki tartalom változatlan.
Régóta pörgött a vízóra, vízhasználat nélkül is
A bejelentés egyetlen, de határozott tapasztalatról szólt: a XVI. kerületi családi ház vízórája hosszabb ideje mozgásban volt, akkor is, amikor a házban éppen senki nem használt vizet. Nem friss felismerésről volt tehát szó, hanem tartósan fennálló, többször megfigyelt állapotról.
Ennek a hosszú megfigyelési időnek szakmai értéke van. Egy néhány perces ránézés könnyen félrevezet, és egy időszakos vízhasználat – utántöltő WC-tartály, öntözés, fűtési feltöltés – ugyancsak elmozdítja a mérőt. Ha viszont régóta pörög a vízóra, ezek a magyarázatok sorra kiesnek, és a folyamatos vízveszteség ténye lényegében igazolt. Amit a mérő mozgása nem ad meg, az éppen a következő lépéshez kell: hogy a hálózat melyik szakaszán hagyja el a víz a rendszert. A mérőállás leolvasásának és a veszteség kiszámításának otthon is elvégezhető lépéseit a vízóra ellenőrzésének oldalán írtuk le.
Miért indokolt ilyen tünetnél a műszeres vizsgálat?
Egy családi ház vízhálózata a mérő után több irányba fut: a ház alatti és a falszerkezetben vezetett gerincágra, az udvari vagy kerti szakaszokra, valamint a melegvizes és fűtési körökre. Ezeknek a nagyobb része takarásban van – aljzatbetonban, falban vagy a talaj alatt –, és éppen az a szakasz nem látható, amelyik a veszteséget okozza. A rejtett vízszivárgás keresése családi házban ezért mérési feladat: a hiba helye ránézésre nem állapítható meg, a találomra kezdett bontás pedig a kárt növeli, nem a hibát találja meg.
A másik indok a döntés előkészítése. A vízóra pörgés okának műszeres bemérése arra a kérdésre válaszol, hogy hol érdemes egyáltalán megbontani a szerkezetet – enélkül a tulajdonosnak nincs mire alapoznia a javítást, és a feleslegesen megnyitott felület helyreállítása is őt terheli. A mérési módszerek működési elvéről és a pontosságukat meghatározó tényezőkről a műszeres bemérés oldalán írtunk részletesen.
A módszerválasztásnál az volt a kérdés, mi ad értékelhető jelet egy hosszú ideje fennálló, lassú veszteségnél. A hallgatózásos keresés a kilépő víz hangjára épül, ez a hang viszont annál halkabb, minél kisebb a nyíláson átjutó mennyiség, és a talaj, illetve a vastag aljzat is elnyeli. A csőtörés keresése jelzőgázzal más elven működik: nem hangot keres, hanem anyagot. A vezetékbe juttatott, nem toxikus nyomjelző gáz a sérülésen kilép, a takarás pórusain felfelé indul, és a felszínen érzékelővel kimutatható – így a rejtett vízveszteség olyan szakaszokon is kereshető, ahol a hangjel nem értékelhető. A jelzőgázos csőtörés bemérés Budapest XVI. kerület területén ezért került szóba ennél a háznál is; a módszer feltételeit és korlátait a módszert bemutató szolgáltatási oldal írja le.
Így zajlik a jelzőgázos bemérés
- 1
A hálózat áttekintése és szakaszolása
A munka nem műszerezéssel indul, hanem tájékozódással: hol van a vízóra, merre indulnak az ágak, hol lehet őket egymástól elzárni, és hol van betáplálási pont. Ez dönti el, mekkora szakaszra szűkíthető a keresés még azelőtt, hogy egyetlen mérés megtörtént volna.
- 2
A vizsgált ág lezárása és víztelenítése
A gáz csak akkor tud a sérülésen kilépni, ha nem víz tölti ki a csövet. A kiválasztott szakaszt ezért elzárjuk és leürítjük. Ez alatt az adott ág vízellátása szünetel, ezért a mérés időtartamát előre egyeztetjük a megrendelővel.
- 3
A nyomjelző gáz betáplálása
Az üres szakaszba nyomjelző gázt engedünk. A gáz a levegőnél könnyebb, ezért a sérülésen kilépve nem elfolyik, mint a víz, hanem felfelé keresi az utat a takaráson át.
- 4
Végigmérés a nyomvonal mentén
Ezután a vezeték vonalát sűrű mérési pontokon, gázérzékelővel járjuk végig. Egyetlen kijelzett szám itt semmit nem bizonyít: a mérés akkor értelmezhető, ha a szomszédos pontok értékei összevethetők, és látszik, hol emelkedik ki a koncentráció a környezetéből. A mérési képet a helyszín adottságai – a burkolat zártsága, a talaj tömörsége és átnedvesedése, a szél – együtt alakítják, ezért a jeleket ezekkel együtt kell értékelni.
- 5
A rendszer visszaállítása és az eredmény átbeszélése
A mérés után a szakaszt visszaállítjuk, a maradék gázt kiengedjük, és a vízellátás helyreáll. A mérési képet a helyszínen átbeszéljük a megrendelővel, hogy a következő lépésről ő tudjon dönteni.
A megbízás határa: csak a bemérés
Ez a munka a beméréssel lezárult. A megrendelő kizárólag a műszeres vizsgálatot kérte. Sem feltárás, sem bontás, sem javítás nem volt a megbízás része, és ilyen munka nem is történt. A 16. kerületi csőtörés-bemérés tehát önálló, befejezett munka volt, nem egy javítás első szakasza.
Ebből következik, hogy ez az oldal nem közöl mért értéket, vezetékmélységet, megjelölt hibapontot és javítás utáni ellenőrzést sem. Ami nem tartozott a megbízáshoz, arról nem írunk; a megbízóhoz köthető részleteket pedig nem hozzuk nyilvánosságra. Hogy mit tartalmaz a vizsgálat, és milyen lépések következhetnek utána, a csőtörés bemérés oldalán olvasható – a feltárásról és a javításról a döntés ilyenkor a tulajdonosnál marad.
Mit tegyen, ha hónapok óta mozog a mérő?
Ha a mérő vízhasználat nélkül is mozog, és ez az állapot nem napok, hanem hetek vagy hónapok óta tart, a vizsgálat nem elodázható kérdés. A folyamatos veszteség ugyanis nem csak a vízdíjon látszik: a szerkezetbe jutó víz az aljzatot, a szigetelést és a falazatot is áztatja, és a nedvesedés kijavítása idővel többe kerülhet, mint maga a csőhiba. A pörgő vízóra bemérése családi házban annyiban egyszerűbb feladat, mint egy társasházi lakásban, hogy a hálózat egésze egy tulajdonoshoz tartozik: a szakaszolás és a betáplálás szabadon megoldható, és a mérés nem a szomszédok hozzájárulásán múlik.
A csőtörés bemérés Budapest 16. kerület területén jellemzően ilyen, kertes családi házas környezetben zajlik, ahol a mérő után hosszabb kültéri nyomvonal is futhat – a műszeres szivárgáskeresés a XVI. kerületben ezért épül gyakran a talajon átjutó gáz érzékelésére. Ha hasonló jelet tapasztal, érdemes a mérőállást két időpontban feljegyezni, és elmondani, mióta tart a jelenség: ebből a két adatból már a kiszállás előtt látszik, milyen ütemű a veszteség, és melyik vizsgálat célravezető. Hasonló helyzetek a többi elvégzett munka leírásában is követhetők.
Fényképek a munkáról
A felvételek a helyszínen készültek. A képeken sem személyes adat, sem a megbízó azonosítására alkalmas részlet nem látszik.

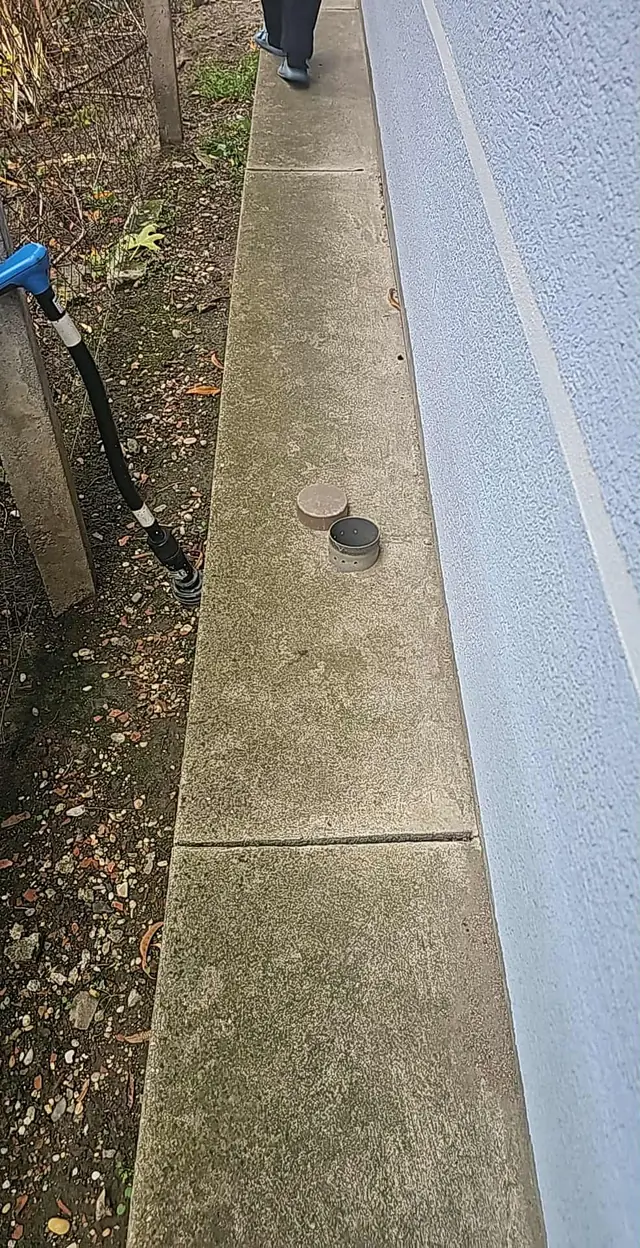

Helyszíni felvétel a Budapest XVI. kerületi jelzőgázos bemérésről, a családi ház melletti betonjárdán.
