Esettanulmány
Padlófűtési nyomásvesztés vizsgálata egy dunakeszi családi házban
A megrendelő azért telefonált, mert folyamatosan csökkent a fűtési rendszer nyomása. Egy dunakeszi családi házban, padlófűtéses rendszeren hőkamerás szivárgáskeresést végeztünk, a vizsgálatról pedig a munka végén jegyzőkönyv készült. Feltárást és javítást a megrendelő nem kért, ezért ilyen munka nem is történt.
Közzétéve:
- Ingatlan
- Családi ház
- Helyszín
- Dunakeszi
- Mérési módszerek
- Hőkamerás szivárgáskeresés
Az esetet a megbízó azonosíthatatlanságáig általánosítottuk: a helyszínt kerület, illetve település szintjén adjuk meg, és személyes adatot nem közlünk. A műszaki tartalom változatlan.
Folyamatosan csökkent a fűtési rendszer nyomása
A megkeresés nem beázásról és nem látható vízfolyásról szólt, hanem a rendszer viselkedéséről: a megrendelő azt tapasztalta, hogy folyamatosan csökken a fűtési rendszer nyomása. Ez a fajta bejelentés azért gyakori, mert a hiba maga nem mutatja meg magát: a tulajdonos egy mutató állásából következtet rá. A fűtési kör zárt rendszer, így a visszatérő nyomásesés arra utal, hogy a betáplált víz valahol elhagyja a kört – ez már elég ok a vizsgálatra.
Attól viszont, hogy esik a fűtési rendszer nyomása, még nem tudjuk sem azt, hogy csőhiba áll-e a háttérben, sem azt, hol keletkezik a veszteség. A nyomásesésnek több, egymástól független magyarázata lehet a rendszeren – szerelvény, tartozék vagy a légtelenítés is szóba jön –, és a padlófűtés nyomásvesztés okának vizsgálata éppen ezért mérési feladat, nem következtetés. Az ismétlődő nyomáscsökkenés tehát indokolja a vizsgálatot, de nem helyettesíti: a jelenség a rendszer egészéről szól, a keresésnek viszont egy konkrét helyet kell behatárolnia.
Miért igényel külön vizsgálatot a padlófűtés?
A padlófűtés annyiban más helyzet, mint egy radiátoros rendszer, hogy maga a fűtőfelület nem látható: a csövek a padlószerkezetben, a burkolat és az aljzat alatt futnak, jellemzően hosszú, kanyargó körökben. Egy radiátor csatlakozása szemrevételezhető, egy padlóban futó fűtéscső vizsgálata viszont csak közvetve lehetséges, a szerkezeten kívülről, a padlófelület felől. A rendszerhez tehát nincs olyan hozzáférés, amelyen a hiba egyszerűen megnézhető lenne.
Ebből következik a másik korlát: a tünet alapján nem szabad találomra meghatározni a hiba helyét. A padlófűtés hibakeresése nem azért indul méréssel, mert az elegánsabb, hanem mert a bontás visszafordíthatatlan – egy megnyitott aljzat és a felszedett burkolat akkor is költség, ha a szivárgás nem ott volt. A padlófűtés hibakeresés bontás előtt így arról szól, hogy legyen mire alapozni a következő döntést. Hogy a rejtett fűtéscső-szivárgás keresése milyen úton indulhat el, és milyen mérési eljárások jönnek egyáltalán szóba, azt a padlófűtés szivárgáskeresésének lehetőségei között foglaltuk össze.
Hőkamerás padlófűtés-vizsgálat Dunakeszin
- 1
Mit jelenít meg a hőkamera?
A helyszíni munka hőkamerás szivárgáskereséssel történt. A hőkamera nem lát a padlószerkezetbe: azt jeleníti meg, hogy a felület egyes pontjai mennyire melegek, vagyis a padlófelület hőmérséklet-különbségeit teszi láthatóvá. Padlófűtésnél éppen ez adja az eszköz értelmét, mert a körökben keringő fűtővíz a felette lévő felületet is átmelegíti, így a fűtőkörök nyomvonala a padló felszínén is nyomot hagy.
Amit a hőkép megmutat, az tehát a felület hőmérsékleti rajzolata, nem maga a cső és nem maga a sérülés. Ez a különbség az egész vizsgálatot meghatározza: a hőkamerás csőtörés vizsgálat során a felvételen látható eltérés azt mondja meg, hol érdemes tovább mérni, nem azt, hogy ott van a hiba. A hőmérséklet-különbségnek a szivárgáson kívül más oka is lehet, ezért a hőkép önmagában, minden körülmény között nem bizonyítja a csőtörést, és nem ad milliméteres pontosságot sem. Az eszköz működési elvét, a feltételeit és a korlátait külön oldalon írtuk le: a hőkamerás csőtörés-vizsgálat működése.
- 2
A padlófelület végigmérése
A hőkamerás szivárgáskeresés Dunakeszin, ebben a házban a padlófelület végigmérésével zajlott. Egyetlen felvétel nem visz előre: az számít, hogyan viszonyul egymáshoz a helyiségek és a fűtőkörök hőképe, hol követhető a körök szabályos rajzolata, és hol tér el a felület attól, amit a környezete alapján várni lehet. A hőkamerás padlófűtés-vizsgálat így összehasonlításon alapul, nem egyetlen leolvasáson.
A mérési képet a helyszín adottságai is alakítják. Más hőképet ad a nagy hőtehetetlenségű, tömör burkolat, mint egy vékonyabb padlóréteg; a napsütött felület, a huzat, a hőhíd és a hiányos szigetelés szintén hőmérséklet-eltérést hoz a felszínre. Ezért a látott eltéréseket mindig a helyiség állapotával együtt kell értékelni – a hőkamerás vizsgálat családi házban ugyanúgy ezt kívánja, mint bármely más épületben.
- 3
Jegyzőkönyv a vizsgálatról
A helyszínen tapasztaltakat átbeszéltük a megrendelővel, a munka végén pedig jegyzőkönyv készült a vizsgálatról. Ennek azért van értéke, mert a mérés egy adott állapotról szól: a fűtési rendszer viselkedése és a padló hőképe a beavatkozással, sőt a fűtés átállításával is megváltozik, utólag pedig nem rekonstruálható. A szivárgásvizsgálati jegyzőkönyv ezért a helyszínen, még a mérés állapotában rögzíti a tapasztaltakat.
A dokumentum azt rögzíti, mit vizsgáltunk, milyen módszerrel és milyen körülmények között. Ennél többet ez az oldal nem állít róla: arról, hogy a megrendelő mire használja fel a jegyzőkönyvet, nincs adatunk, ezért sem ügyintézést, sem kárrendezést nem kötünk hozzá.
A megbízás terjedelme
A megbízás hőkamerás szivárgáskeresésre és a vizsgálat dokumentálására szólt. Feltárás és javítás nem történt, mert azt a megrendelő nem kérte – a padlószerkezet megnyitásáról és a fűtéscső javításáról tehát ez az oldal semmit nem állít. A padlófűtés bemérése javítás nélkül így is lezárt munka: nem javítás készült el, hanem a fűtési rendszer dokumentált vizsgálata, amiből a továbblépés iránya eldönthető.
Ennek megfelelően ez a lap nem közöl nyomásértéket, mérési időtartamot, hőmérsékleti adatot, vezetékmélységet, csőanyagot, megjelölt hibapontot és hibaokot sem. Arról sincs adatunk, hogy a szivárgás pontosan hol helyezkedett el a rendszerben, ezért ezt nem is írjuk le. A hiányzó rubrika itt nem elmaradt tartalom, hanem a megbízás tényleges határa. Arról, hogy a vizsgálat általában mit foglal magában, és mi következhet utána, a csőtörés-bemérés menete tájékoztat.
A helyszínt szándékosan csak addig pontosítjuk, ameddig a megrendelő nem azonosítható: Dunakeszi és egy családi ház, cím és házszám megadása nélkül. A padlófűtés szivárgás keresése Dunakeszin egyébként sem a településen múlik, hanem a rendszer felépítésén: ahol a fűtőkörök a padlószerkezetben futnak, ott mindenhol ugyanez a kiindulás.
Mikor érdemes mérést kérni ismétlődő nyomásvesztésnél?
Ha a fűtési rendszer nyomása visszatérően lejjebb kerül, és a jelenség a fűtési idény alatt nem múlik el, érdemes vizsgálatot kérni, mielőtt bárki hozzákezd a padló megbontásának. Készítse elő, ami a rendszerről megvan: mikor és milyen értékre esett a nyomás, milyen gyakran kellett utántölteni, és mely helyiségekben van padlófűtés. Ez a néhány adat már a telefonos egyeztetésen megmutatja, milyen léptékű a nyomásvesztés, és mely helyiségekre szűkíthető a vizsgálat.
A hőkamerás keresés a padlófűtés szivárgásvizsgálatának egy lépése, nem az egyetlen eszköze. Hogy az egyes eljárások mit tudnak kimutatni, mire érzéketlenek, és mekkora bizonytalansággal jelölhető meg egy hibahely, arról a módszerek összevetésével együtt írtunk: műszeres hibabehatárolás bontás előtt.
Fényképek a munkáról
A felvételek a helyszínen készültek. A képeken sem személyes adat, sem a megbízó azonosítására alkalmas részlet nem látszik.

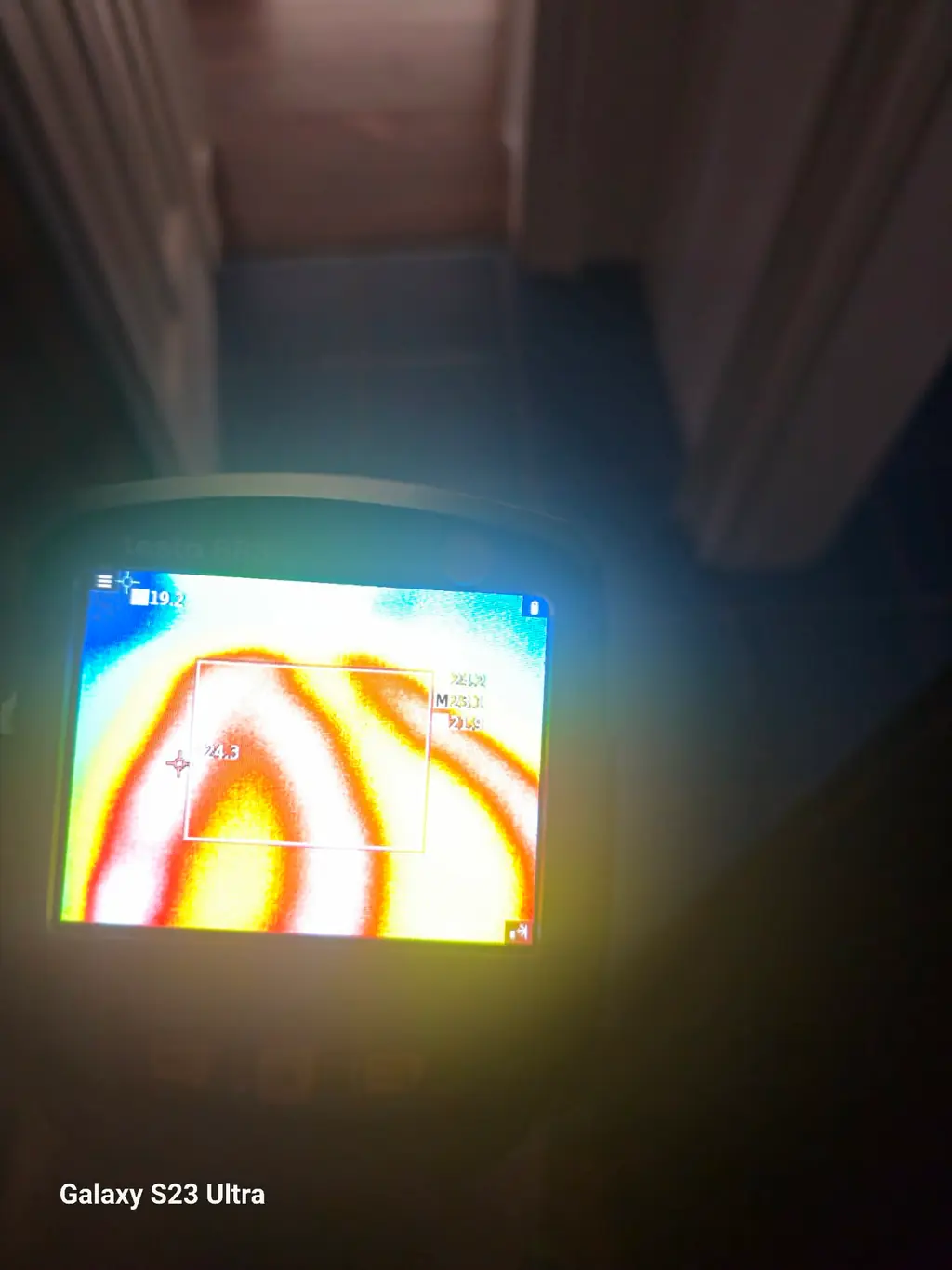

Helyszíni felvétel a dunakeszi munkáról: a hőkamera kijelzőjén a padlófűtés köreinek nyomvonala rajzolódik ki a padlófelület hőképén.
