Esettanulmány
Csőtörés bemérése jelzőgázzal egy újbudai kertben
A megrendelő azért telefonált, mert pörgött a vízóra, de sehol nem látszott vízfolyás vagy nedvesedés. Budapest XI. kerületében, egy kertben, föld alatt vezetett vízvezetéken jelzőgázos csőtörés-bemérést végeztünk. A megbízás kizárólag a bemérésre szólt: feltárás, bontás és javítás nem történt.
Közzétéve:
- Helyszín
- Budapest XI. kerület (Újbuda)
- Mérési módszerek
- Jelzőgázos csőtörés-bemérés
Az esetet a megbízó azonosíthatatlanságáig általánosítottuk: a helyszínt kerület, illetve település szintjén adjuk meg, és személyes adatot nem közlünk. A műszaki tartalom változatlan.
Pörgött a vízóra, de nem volt látható szivárgás
A megrendelő telefonon azt jelezte, hogy a vízóra akkor is pörög, amikor a házban senki nem használ vizet. Az ingatlanon nem talált vízfolyást, nedves falat, pocsolyát vagy süppedést – sem az épületben, sem a kertben.
Amikor pörög a vízóra, de nincs látható szivárgás, az egy dolgot bizonyít: a rendszerből folyamatosan kilép a víz. Azt nem mondja meg, hol. Ezért a rejtett vízszivárgás keresése méréssel kezdődik, nem bontással – látható nyom nélkül nincs is mit megbontani. A vízóra ellenőrzésének lépéseit külön oldalon írtuk le.
Miért volt indokolt a műszeres vizsgálat?
A vízveszteség egy kertben, föld alatt vezetett szakaszon volt várható. A föld alatti vízvezeték szivárgás keresése ezért nem szemrevételezés kérdése: a talaj elvezeti és szétteríti a kilépő vizet, így a felszínen vagy nem jelenik meg nyom, vagy nem a hiba fölött jelenik meg. Ebben az esetben semmilyen felszíni jel nem volt. A hangot is nagyrészt elnyeli a talaj, ezért a hallgatózásos keresés ilyen nyomvonalon gyakran nem ad egyértelmű eredményt.
A jelzőgázos módszer éppen erre a helyzetre való. A lezárt és víztelenített vezetékbe juttatott, a levegőnél kisebb sűrűségű gáz a sérülésen kilép, a talaj pórusain átjut a felszínre, és ott érzékelhető. A csőtörés bemérés kertben így a gyep és a burkolat megbontása nélkül szűkíthető – ezért esett a választás jelzőgázos csőtörés bemérésre Budapest XI. kerületében is. A módszer működési elvét és korlátait a jelzőgázos bemérés szolgáltatási oldalán részletezzük.
Így zajlott a bemérés
- 1
A nyomvonal tisztázása
Először azt kellett tisztázni, hol lép ki a vezeték az épületből, merre fut a kertben, és hol lehet a rendszerhez hozzáférni. Ismert nyomvonal nélkül a felszínen mért jelek nem értelmezhetők.
- 2
A jelzőgáz bejuttatása
A vizsgált szakaszt lezártuk és víztelenítettük, mert a gáz csak így tud a sérülésen keresztül a talajba lépni. Ezután juttattuk be a jelzőgázt a vezetékbe.
- 3
A felszín végigmérése
A nyomvonal mentén lépésenként végigmértük a felszínt. Az eredményt nem egyetlen leolvasás adja, hanem az, hogy a nyomvonal mely részén ad jelet a talaj és hol nem. A mérés havas, részben fagyott felszínen zajlott; ez befolyásolja, hol és milyen gyorsan jut a gáz a felszínre, ezért a jeleket a talaj állapotával együtt kell értékelni.
Mire terjedt ki a megbízás?
A megrendelő kizárólag a bemérést kérte. Feltárás, bontás és javítás nem tartozott a megbízáshoz, és nem is történt – erről tehát sem leírást, sem fényképet nem közlünk. A csőtörés bemérés jelzőgázzal Újbudán ebben az esetben önmagában lezárt munka volt.
Ezért ez az oldal nem közöl mért értéket, hibapontot, vezetékmélységet és javítás utáni ellenőrzést sem: ezek vagy nem tartoztak a munkához, vagy a megbízó adatai. Hogy mit tartalmaz a csőtörés bemérése, és mi következhet utána, a szolgáltatás oldalán olvasható.
Fényképek a munkáról
A felvételek a helyszínen készültek. A képeken sem személyes adat, sem a megbízó azonosítására alkalmas részlet nem látszik.

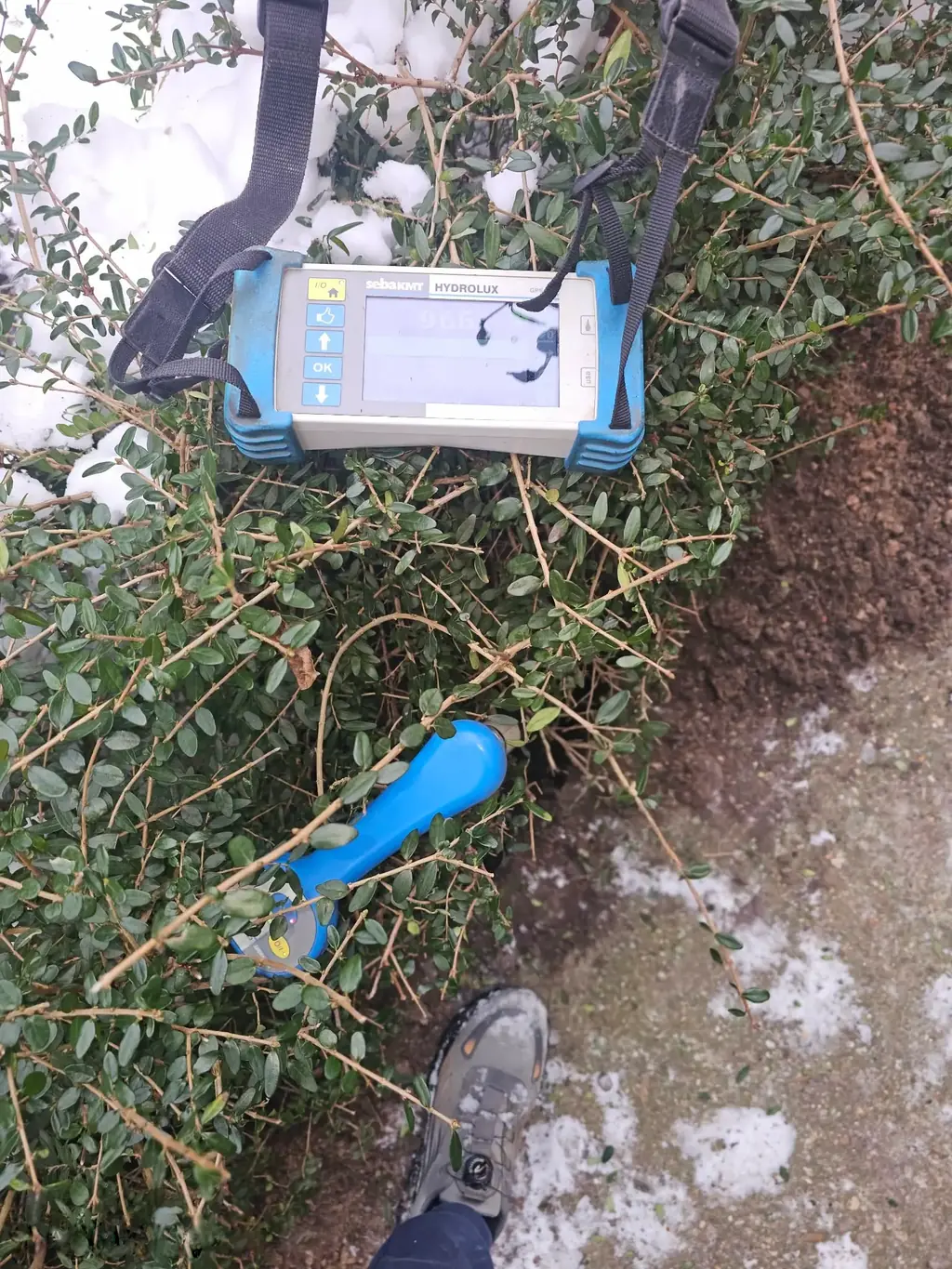

Jelzőgázos csőtörés bemérése egy földben vezetett kültéri vízvezetéken Budapest XI. kerületében.
