Esettanulmány
Pörgő vízóra vizsgálata egy budaörsi családi háznál
A vízóra leolvasásakor tűnt fel a tulajdonosnak, hogy a mérő nem áll meg: folyamatosan mozgott, látható szivárgást vagy nedvesedést viszont nem talált az ingatlanon. Egy budaörsi családi háznál jelzőgázos csőtörés-bemérést végeztünk, és a jelzőgázt a kerti csapon keresztül juttattuk a vizsgált vízvezetékbe. A megbízás a bemérésre és a dokumentálásra szólt: feltárás és javítás nem történt, a munka végén pedig a biztosítási ügyintézéshez felhasználható jegyzőkönyv készült.
Közzétéve:
- Ingatlan
- Családi ház
- Helyszín
- Budaörs
- Mérési módszerek
- Jelzőgázos csőtörés-bemérés
Az esetet a megbízó azonosíthatatlanságáig általánosítottuk: a helyszínt kerület, illetve település szintjén adjuk meg, és személyes adatot nem közlünk. A műszaki tartalom változatlan.
A vízóra leolvasásakor derült ki, hogy folyamatosan fogy a víz
A megkeresés nem beázásról és nem vízfolyásról szólt, hanem egy leolvasásról. A tulajdonos a mérőállás rögzítése közben figyelt fel arra, hogy a számlálókerék nem áll meg, holott a házban éppen semmilyen vizet vevő berendezés nem volt használatban. A vízóra leolvasásakor észlelt vízveszteség jellemzően így kerül elő: nem a hiba mutatja meg magát, hanem a mérő jelzi, hogy a hálózatot valahol elhagyja a víz.
Ennek a megfigyelésnek akkor van súlya, ha közben a fogyasztási helyek zárt állapotban vannak: ha a csapok, a WC-tartály és a mosógép sem vesz vizet, a hálózatba belépő víznek nincs hová mennie. Ha a mérő ilyenkor mégis mozog, az arra utal, hogy a víz nem a fogyasztási helyeken, hanem a hálózat egy takarásban futó pontján lép ki. A tünet nem helyszínfüggő: ha pörög a vízóra Budaörsön egy kertes családi háznál, ugyanaz a következtetés érvényes, mint bárhol máshol.
Az ingatlanon ugyanakkor semmilyen látható nyom nem volt: sem vízfolyás, sem nedvesedő falszakasz, sem felpuhult, süppedő talajfelület. Amikor pörög a vízóra, de nem látható szivárgás, a mérő mozgása egyetlen dolgot bizonyít – hogy a veszteség folyamatos. Azt nem mondja meg, hol keletkezik. A mérőállás otthon elvégezhető ellenőrzését és azt, mit jelezhet a folyamatosan pörgő vízóra, külön oldalon írtuk le.
Miért volt indokolt a műszeres vizsgálat látható víznyom nélkül?
Egy családi ház vízhálózatának nagyobb része takarásban fut: aljzatban, falszerkezetben, illetve a telken belül a föld alatt. A veszteséget okozó szakasz így jó eséllyel olyan helyen van, ahová nem lehet belátni, a kilépő vizet pedig a talaj vagy a padlószerkezet elvezeti, ezért a felszínen nem feltétlenül jelenik meg nyom. A rejtett vízszivárgás keresése budaörsi családi házban ezért nem szemrevételezéssel indul: látható jel nélkül nem is lenne mit megbontani, a próbálkozásból nyitott felületek pedig helyreállítási munkát hoznak, nem eredményt.
A másik ok a döntés előkészítése volt. A családi ház vízvezetékének műszeres vizsgálata arra a kérdésre felel, hogy a hálózat melyik részén érdemes egyáltalán hozzáférést nyitni – e nélkül a javításról is csak találgatásra alapozva lehetne dönteni, a feleslegesen megbontott felület helyreállítása viszont a tulajdonost terheli. Ehhez tartozik a mérő utáni ágak szétválasztása is: arról, hogy melyik szakaszon hagyja el a víz a rendszert, a rejtett vízvezeték-szivárgás vizsgálata szól részletesen.
Azt kellett eldönteni, melyik mérés ad használható jelet akkor, ha a felszínen semmi nem árulkodik. A hangra épülő keresésnek az szab határt, hogy egy szűk nyíláson kilépő kis vízmennyiség alig ad zajt, a talajtakarás és a vastag padlószerkezet pedig tovább csillapítja azt, ami mégis keletkezik. A jelzőgázos szivárgáskeresés családi háznál nem erre a jelre épül: a vezetékbe juttatott nyomjelző gáz a sérülésen kilép, és a takaráson átszivárogva a felszín közelében lesz kimutatható. Ezért esett a választás jelzőgázos csőtörés-bemérésre Budaörsön is. A módszer feltételeit és korlátait itt szándékosan nem ismételjük meg: a jelzőgázos bemérés működése a szolgáltatási oldalon olvasható.
A bemérés menete a budaörsi háznál
- 1
Mit kellett tisztázni a mérés előtt?
Az első kérdés nem az volt, mit mérjünk, hanem hogy hol. Végig kellett gondolni, merre haladhat a nyomvonal a mérőtől az épületig és a kerti ágak felé, mely szerelvényeknél választható el egymástól két szakasz, és hol férhető hozzá a rendszer bontás nélkül. Ez a tájékozódás dönti el, hogy a keresés a telek egészére vagy egy jóval szűkebb sávra irányul-e.
- 2
A kerti csap mint betáplálási pont
A hozzáférés ennél a háznál a kerti csapon adódott. Egy kültéri csap azért kézenfekvő betáplálási hely, mert kész szerelvényként hozzáférhető, szabályos csatlakozást ad a vezetékhez, és a használatához nem kell szerkezetet megbontani vagy a lakótérben beavatkozni. A kerti csapon keresztül végzett csőtörés-bemérés így úgy indulhatott el, hogy a házban semmilyen bontásra nem volt szükség.
- 3
A vizsgált szakasz elhatárolása és leürítése
A jelzőgázos vizsgálat feltétele, hogy a vizsgált csőszakaszban ne legyen víz: telt vezetékből a gáz nem tud a sérülésen kilépni. A kiválasztott szakaszt ezért lezártuk és leürítettük. Ilyenkor az adott ágon átmenetileg nincs vízvétel, ezért a mérés idejét előre egyeztettük a megrendelővel – családi háznál ez egyetlen háztartás napirendjét érinti, nem egy egész lépcsőházét.
- 4
A jelzőgáz bejuttatása a kerti csapon keresztül
Ezután következett a jelzőgáz bejuttatása a kerti csapon keresztül: a palack nyomásszabályozóval és tömlővel csatlakozott a kültéri csaphoz, és innen jutott a nyomjelző gáz a vizsgált vízvezetékbe. Ez az eset szakmai sajátossága – nem egy megbontott ponton vagy a mérőaknában kellett betáplálni, hanem a kertben már meglévő szerelvényen keresztül.
Gázösszetételt, betáplálási nyomást és vizsgálati időtartamot ez az oldal nem közöl: ezek részben a megbízó adatai, részben olyan mérési részletek, amelyeket a helyszíni dokumentáció rögzít. A felvétel is a bejuttatás módját mutatja – a nyomásszabályozóval felszerelt palackot, a csatlakozó tömlőt és a kerti csapot –, nem a mérés eredményét.
- 5
Végigjárás és a jelek összevetése a felszínen
A betáplálás után a szóba jöhető nyomvonal fölött, sűrűn kiosztott pontokon dolgozunk gázérzékelővel. Önmagában egyetlen leolvasás nem visz előre: az számít, hogyan viszonyulnak egymáshoz az egymás után felvett pontok, és hol válik el a jel a nyomvonal többi részén tapasztalt szinttől. Hogy a gáz hol és milyen tempóban ér fel, azt a helyszín is alakítja – a burkolt és a füves felület, a tömör és a lazább talaj nem egyformán engedi át –, ezért a mért képet a körülményekkel együtt olvassuk.
- 6
A rendszer visszaállítása és a jegyzőkönyv felvétele
A mérés után a szakaszt visszaállítottuk, és a vízellátás helyreállt. A helyszínen tapasztaltakat átbeszéltük a megrendelővel, majd a munka végén elkészült a jegyzőkönyv, amelyet a biztosítási ügyintézéshez fel tud használni.
Hogyan zárult a vizsgálat?
Az eredmény
A munka a beméréssel és a dokumentálással ért véget: a helyszíni vizsgálat után jegyzőkönyv készült, amelyet a megrendelő a biztosítási ügyintézéshez fel tud használni. Feltárásra és javításra a megbízás nem szólt, ezért erről nem számolunk be.
Mire szólt a megbízás, és mi nem tartozott hozzá?
A megbízás a helyszíni mérésre és annak dokumentálására szólt. Feltárásra, bontásra és csőtörésjavításra nem terjedt ki, és ilyen munkát nem is végeztünk – ez az oldal tehát nem állítja, hogy a csőtörés helyét feltártuk vagy megjavítottuk volna. A csőtörés-bemérés bontás és javítás nélkül önmagában is befejezett munka: azt adja a tulajdonos kezébe, amire a következő döntést alapozhatja.
Ebből következik, hogy itt nem szerepel mért érték, elfolyt vízmennyiség, nyomásadat, vizsgálati időtartam, vezetékmélység, csőanyag, megjelölt hibapont és hibaok sem. Ezek egy részét a megbízó adataként kezeljük, más részük pedig nem volt a munka tárgya. A hiányzó rubrika tehát nem elmaradt tartalom, hanem a megbízás terjedelmét tükrözi. Arról, hogy a vizsgálat mit foglal magában, és a bemérés után milyen irányba lehet továbbmenni, a csőtörés bemérésének teljes folyamata tájékoztat.
A helyszínt a megbízó azonosíthatatlanságáig általánosítottuk: Budaörs, családi ház – utca, házszám és pontos cím nélkül. A csőtörés bemérés Budaörsön ugyanígy zajlik a Budapest határán fekvő többi kertes településen is, ahol a telekhatártól az épületig hosszabb szakasz futhat a föld alatt.
Mire jó a jegyzőkönyv a biztosítási ügyintézésben?
A biztosítói jegyzőkönyv vízszivárgás vizsgálatáról azt rögzíti, mit vizsgáltunk, milyen módszerrel, milyen körülmények között, és mit tapasztaltunk a helyszínen. Ennek azért van értéke, mert a beavatkozással a kiindulási állapot elveszik: egy megnyitott, majd visszazárt felületről utólag nem állapítható meg, mi volt a helyzet a mérés idején. A csőtörés-bemérési jegyzőkönyv biztosító részére ezért a munkával egy időben keletkezik, nem hónapokkal később, emlékezetből.
Amit a dokumentum nem tesz: nem dönt a kárügyről. A jegyzőkönyv a vizsgálatot rögzíti, a kárrendezésről pedig a biztosító határoz a megrendelő szerződése alapján – azt tehát nem állítjuk, hogy a benyújtott jegyzőkönyv alapján a kárt automatikusan elfogadják vagy megtérítik. Arról, hogy a dokumentáció milyen tételeket tartalmaz, és hol a helye a munkamenetben, a vizsgálat lépéseit bemutató oldalon írtunk.
Ha hasonló jelet tapasztal – a leolvasásnál mozgó mérőt látható víznyom nélkül –, két dolog segít már a kiszállás előtt: jegyezze fel a mérőállást két különböző időpontban, és nézze meg, hogy a fogyasztási helyek zárt állapota mellett is mozog-e a számlálókerék. Ebből a két adatból látszik, milyen ütemű a veszteség, és hol érdemes kezdeni a keresést. Több elvégzett munka az esettanulmányok között is végigkövethető.
Fényképek a munkáról
A felvételek a helyszínen készültek. A képeken sem személyes adat, sem a megbízó azonosítására alkalmas részlet nem látszik.

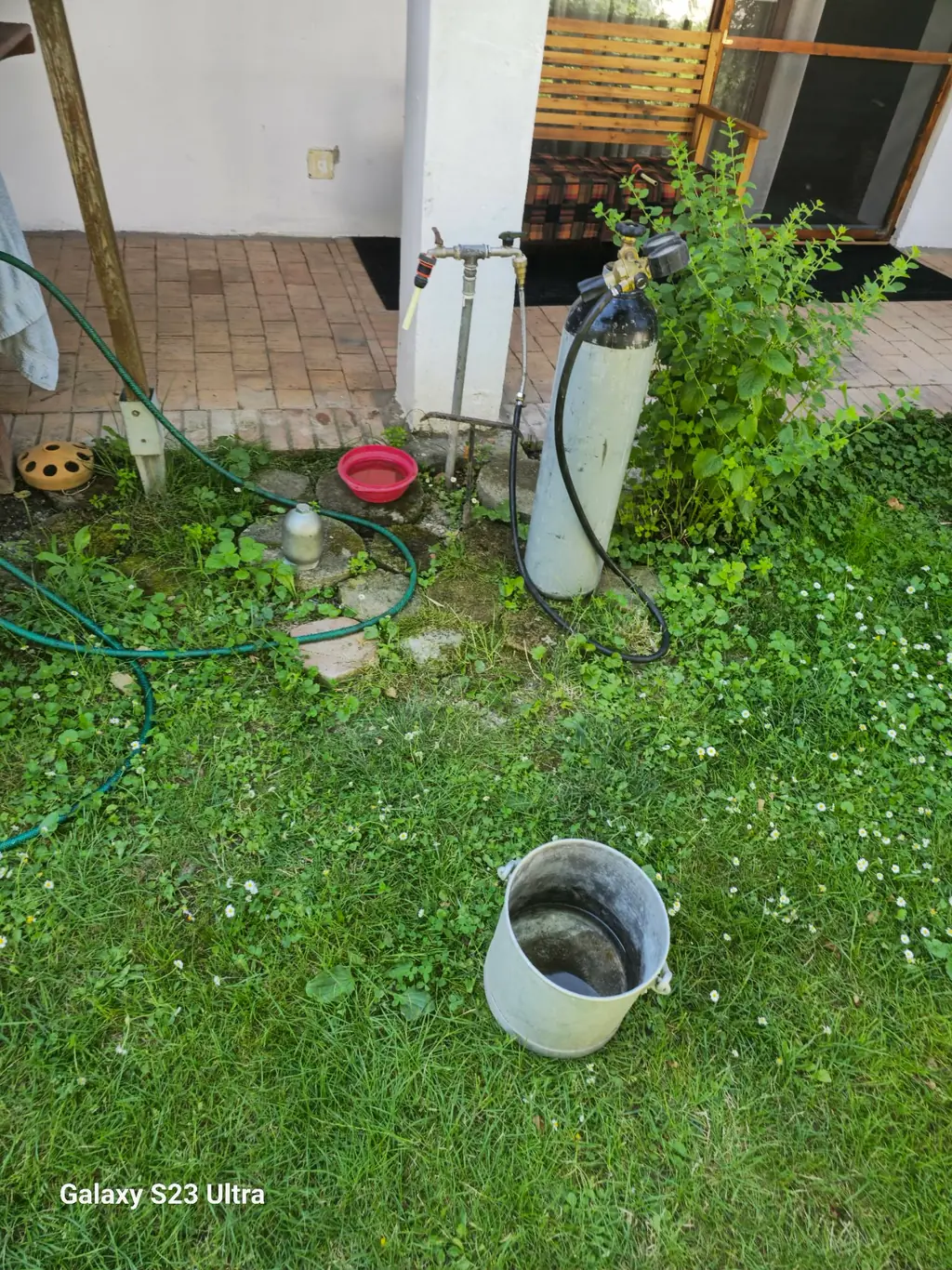

A budaörsi családi ház vízvezetékének jelzőgázos vizsgálatához a jelzőgázt a kerti csapon keresztül juttattuk a rendszerbe.
